Marka adı: | BOZHONG |
---|---|
Sertifika: | ISO / TUV / DNV |
Model numarası: | F304 / 304L Dövme RF Kaynaklı Boyun |
Min sipariş miktarı: | Pazarlık |
Fiyat: | negotiable |
Ambalaj bilgileri: | denize uygun ambalaj veya gerektiği gibi |
Teslim süresi: | 3--10days |
Ödeme koşulları: | L/c, T/T, Western Union, MoneyGram |
Yetenek temini: | 10000ton / ay |
Açıklama: | Paslanmaz Çelik Flanş F304 / 304L Dövme RF Kaynaklı Boyun | sınıf: | F304 / 304L |
---|---|---|---|
şekil: | yuvarlak veya gerektiği gibi | Yüzey: | Yükseltilmiş yüz (RF) |
Türü: | Kaynak Flanşı | Bağlantı: | Kaynak |
Vurgulamak: | paslanmaz çelik plaka flanş,ss kör flanş |

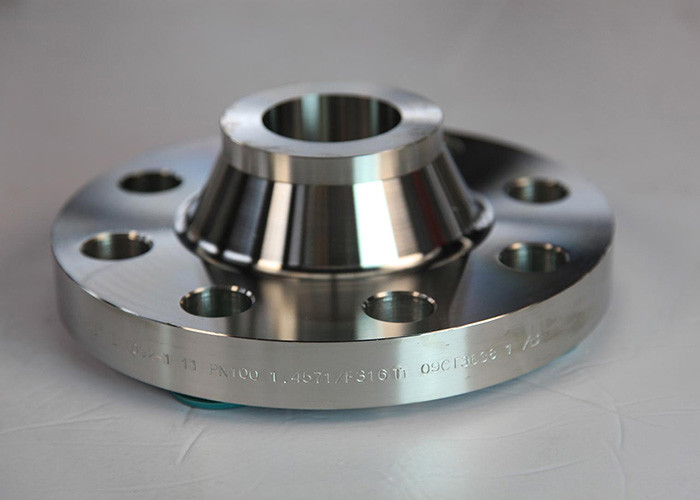

Kaynak Boyunlu Flanşlar uzun konik bir göbeğe sahiptir ve genellikle yüksek basınçlı uygulamalar için kullanılır. Kaynak boyunlu flanş siparişi verirken, kullanılan borunun kullanıldığını belirtmek önemlidir. Bunun nedeni flanşın iç çapının borunuzun iç çapıyla eşleşmesidir. Bu flanşın konik göbek ile birlikte boru ile sahip olduğu alın kaynağı eklemi, bu flanşı kaplamaya ve çok sağlam bir bağlantıya karşı çok dayanıklı hale getirir. Bu flanşlar, aşırı sıcaklık dalgalanmaları ve flanşların çok fazla bükülmesi ve taşınması olabilecek ortamlar için idealdir.
Şartname:
1. Paslanmaz Çelik: ASTM A 182, A 240
2. Sınıf: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Dubleks paslanmaz çelik UNS S31803, 2205, Süper Dubleks paslanmaz çelik UNS S32750
3. Boyut: ANSI B 16,5 1/2 24 ila 24 ″ ve sınıfları 150 ila 2500 (tam aralık)
4. Basınç: ANSI sınıfı 150 ila 2.500
Yüzey:
Yükseltilmiş yüz (RF)
Paslanmaz çelik flanşlar için Avrupa sisteminin kapsamı
Sızdırmazlık yüzeyi tipi | Nominal basınç PN / MPa (bar) | |||||||||
0.25 | 0.6 | 1 | 1.6 | 2.5 | 4 | 6.3 | 5 | 16 | 25 | |
-2,5 | -6 | -10 | -16 | -25 | -40 | -63 | -100 | -160 | -250 | |
Yükseltilmiş yüz (RF) | DN10-300 | DN10-2000 | DN10-1000 | DN10-600 | DN10-400 | DN10-300 | DN10-250 | |||
Dışbükey yüzey (MFM) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
Dil ve oluk (TG) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
Düzlem (FF) | DN10-3000 | DN10-2000 | - | |||||||
Halka bağlantı yüzü (RJ) | - | DN15-400 | DN15-300 | DN15-250 | ||||||
Paslanmaz çelik flanşlar için Amerikan sisteminin kapsamı | ||||||||||
Sızdırmazlık yüzeyi tipi | Nominal basınç PN / MPa (Sınıf) | |||||||||
2 | 5 | 11 | 15 | 26 | 42 | |||||
(150LB) | (300 lb) | (600lb) | (900LB) | (1500LB) | (2500LB) | |||||
Yükseltilmiş yüz (RF) | DN15-600 | DN15-300 | ||||||||
(1/2 “- 24 ″) | (1/2 “-12 ″) | |||||||||
Dışbükey yüzey (MFM) | - | DN15-600 | DN15-65 | DN15-300 | ||||||
(1/2 “- 24 ″) | (1/2 “-2.1 / 2 ″) | (1/2 “-12 ″) | ||||||||
Dil ve oluk (TG) | - | DN15-600 | DN15-65 | DN15-300 | ||||||
(1/2 “- 24 ″) | (1/2 “-2.1 / 2 ″) | (1/2 “-12 ″) | ||||||||
Düzlem (FF) | DN15-600 | - | ||||||||
(1/2 “- 24 ″) | ||||||||||
Halka bağlantı yüzü (RJ) | DN25-600 | DN15-600 | DN15-300 | |||||||
(1/2 “- 24 ″) | (1/2 “- 24 ″) | (1/2 “-12 ″) |
Uygulama:
Bunlar esas olarak, kaplin üzerindeki gerilimi bükerken bölümün genleşmesi olasılığı olduğunda boruların ısı kuplajında kullanılır.
Petrol Sahası, Açık Deniz, Su Sistemi, Gemi İnşa, Doğalgaz, Elektrik, Boru Projeleri vb.
paketleyin:
Paslanmaz çelik flanş ürünleri, uluslararası standartlara ve yönetmeliklere ve ayrıca müşterinin taleplerine göre paketlenir. Paslanmaz çelik flanşların depolanması veya taşınması sırasında herhangi bir hasarı önlemek için büyük özen gösteririz.
